Ｎ値ヒストグラム

Ｎ値のヒストグラム 作成ソフト

　このプログラムは、標準貫入試験によるＮ値を統計的に整理するためのツールです。各調査孔のＮ値と地層区分（深度）をデータファイル化しておけば、地層毎の頻度分布図（ヒストグラム）を作成することができます。
　Ｎ値データ、地層区分はキーボードからの数値入力の他、柱状-ＢＡＳＥ、岩盤柱状-ＢＡＳＥ（基礎地盤コンサルタンツ）のテキスト形式ファイルから読み込むことができます。
　画像をクリックすれば、拡大表示します。

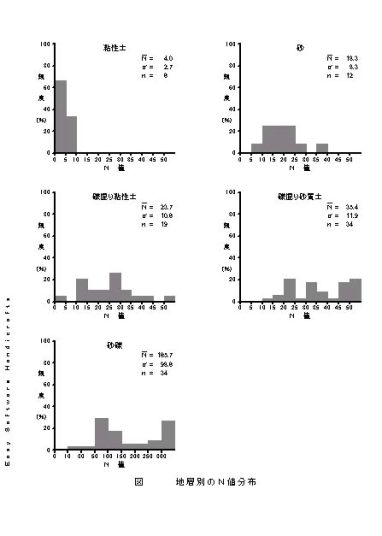

　ヒストグラムの作成例です。１設定で最大２０層のヒストグラムが作成できます。
　調査孔毎のＮ値データと地層区分データを作成すれば、自動的に地層別に分類し、ヒストグラムを作成します。

　拡大・縮小して印刷することもできます。

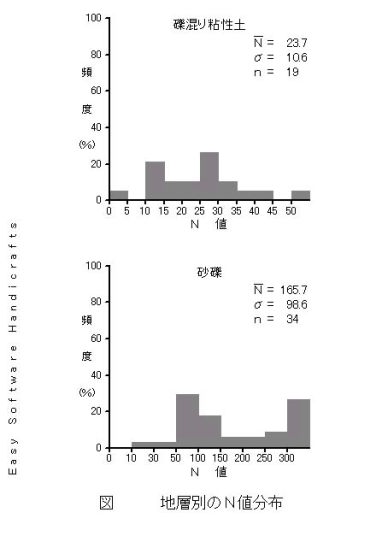

　分布図と同時に、平均Ｎ値、標準偏差を計算し、図上に表示します。

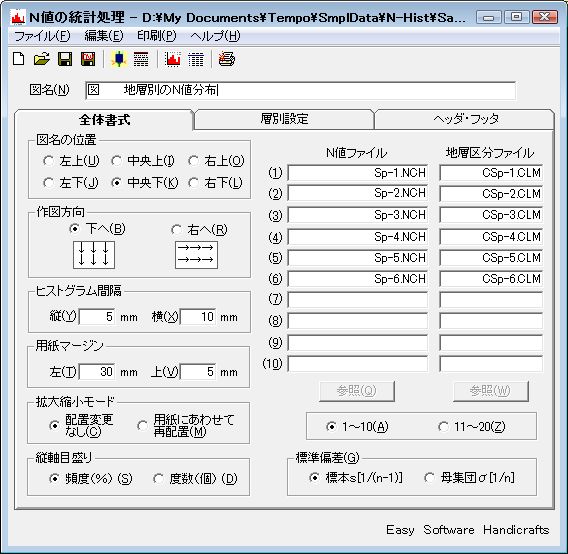

　ヒストグラムの設定ウインドウ。
　ヒストグラム作成に使用するＮ値データは、最大２０孔（ファイル）です。
　Ｎ値ファイル、地層ファイルとも柱状BASE、岩盤柱状BASE(テキスト形式)ファイルを直接指定できます｡
　試用版は設定データの保存ができません。

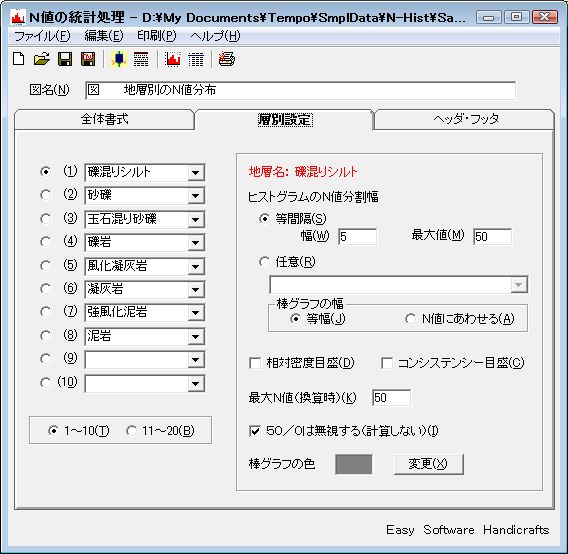

　ヒストグラムの書式は、各層毎にＮ値の分割幅や最大換算値、ヒストグラムの色などを設定できます。

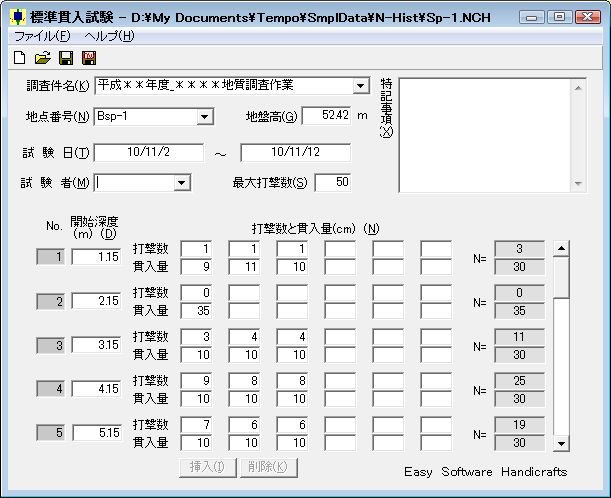

　Ｎ値データの編集ウインドウ。
　キーボードからの数値入力他、基礎地盤Ｃ製柱状図ソフトのテキストファイルを読み込めます。
　試用版は１ファイルで扱えるデータ数に制限があります。

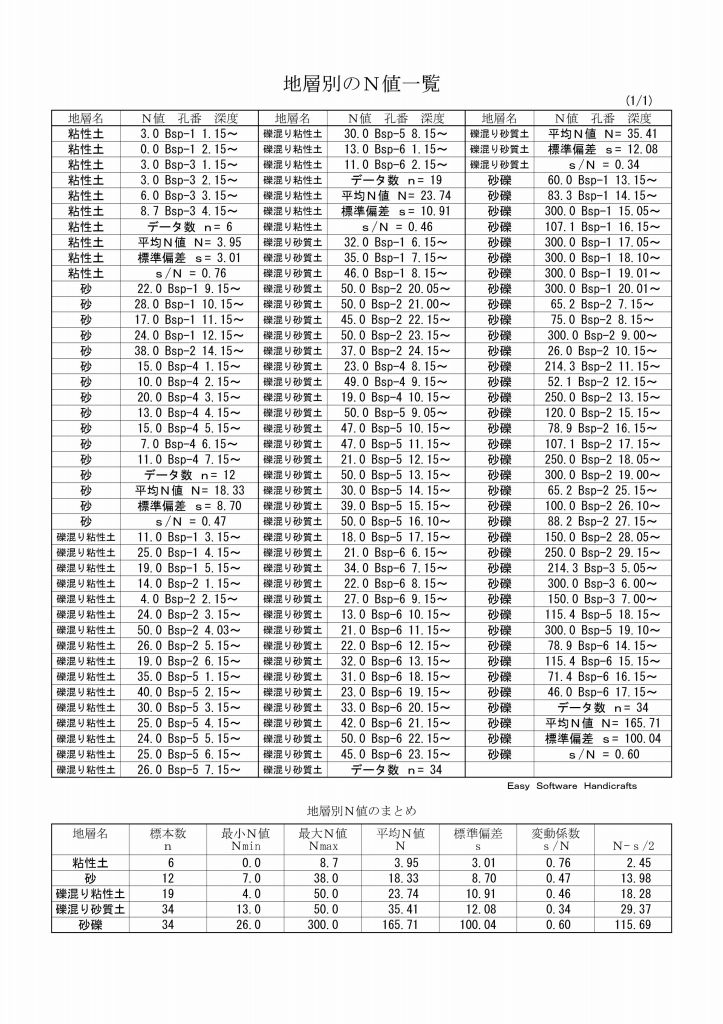

　使用、計算したＮ値は地層毎にまとめ、一覧表が作成できます。

希望価格　￥４７，３００(税込)
